Giắc nối mc4 ( solar connector ) là bộ đầu nối điện chuyên dụng không thể thiếu trong hệ thống điện năng lượng mặt trời, giắc mc4 dùng để kết nối dòng điện DC giữa các tấm pin năng lượng mặt trời với nhau hay giữa các tấm PV năng lượng mặt trời với các biến tần năng lượng, giắc mc4 có loại gắn dây trực tiếp và có loại cần bấm dây bằng các loại kìm thông dụng chuyên thi công hệ năng lượng mặt trời, một bộ giắc mc4 có hai phần giắc bên cái và giắc bên đực. Do được sử dụng ngoài trời nên giắc mc4 được thiết kế để chống chọi với các yếu tố môi trường như nắng, mưa, gió, nhiệt độ cao và bụi bẩn, với khả năng chống nước (IP68) và chống ăn mòn cao.
Đặc điểm của giắc MC4
✅ Vật liệu sản phẩm MC4:
Vỏ giắc MC4 thường làm bằng chất liệu PPO chịu nhiệt cao, chống các tia UV, phần lõi kết nối của giắc mc4 được làm bằng đồng mạ bạc hoặc đồng mạ thiếc để đảm bảo truyền tải điện ổn định trong hệ thống.
✅ Giắc mc4 Chịu điện áp cao:
Giắc MC4 có thiết kế chịu được điện áp cao, lên đến 1000V hoặc 1500V DC, phù hợp với các hệ thống điện mặt trời.
✅ Kích thước dây dẫn:
Giắc nối mc4 thường được sử dụng cho các dây cáp DC năng lượng mặt trời có tiết diện 4mm² và 6mm².
✅ Tháo lắp nhanh:
Giắc mc4 với kiểu thiết kế nhỏ gọn và tháo lắp nhanh giúp thuận tiện trong quá trình sử dụng
Để bấm dây MC4 đúng cách và hiệu quả các nhà sản xuất đã có loại kìm bấm chuyên dụng cho MC4, kìm cắt dây DC, kìm tuốt dây DC, cờ lê tháo lắp MC4 giúp cho các tiếp điểm khi nối không bị lỏng dẫn đến hiện tượng sinh nhiệt chập cháy hệ thống điện. Các bước tiến hành bấm dây vào giắc MC4 đúng cách: Tham khảo bộ tool dụng cụ hãng Leader là bộ dụng cụ lắp đặt và bảo trì hệ thống điện mặt trời PV Leader dùng để lắp đặt hoặc thay thế nhanh chóng các loại đầu nối điện mặt trời bao gồm kìm tuốt và cắt cáp, kìm bấm đầu nối, cờ lê, tay cầm chống trượt tiện dụng giúp vận hành dễ dàng và tiết kiệm sức lao động.

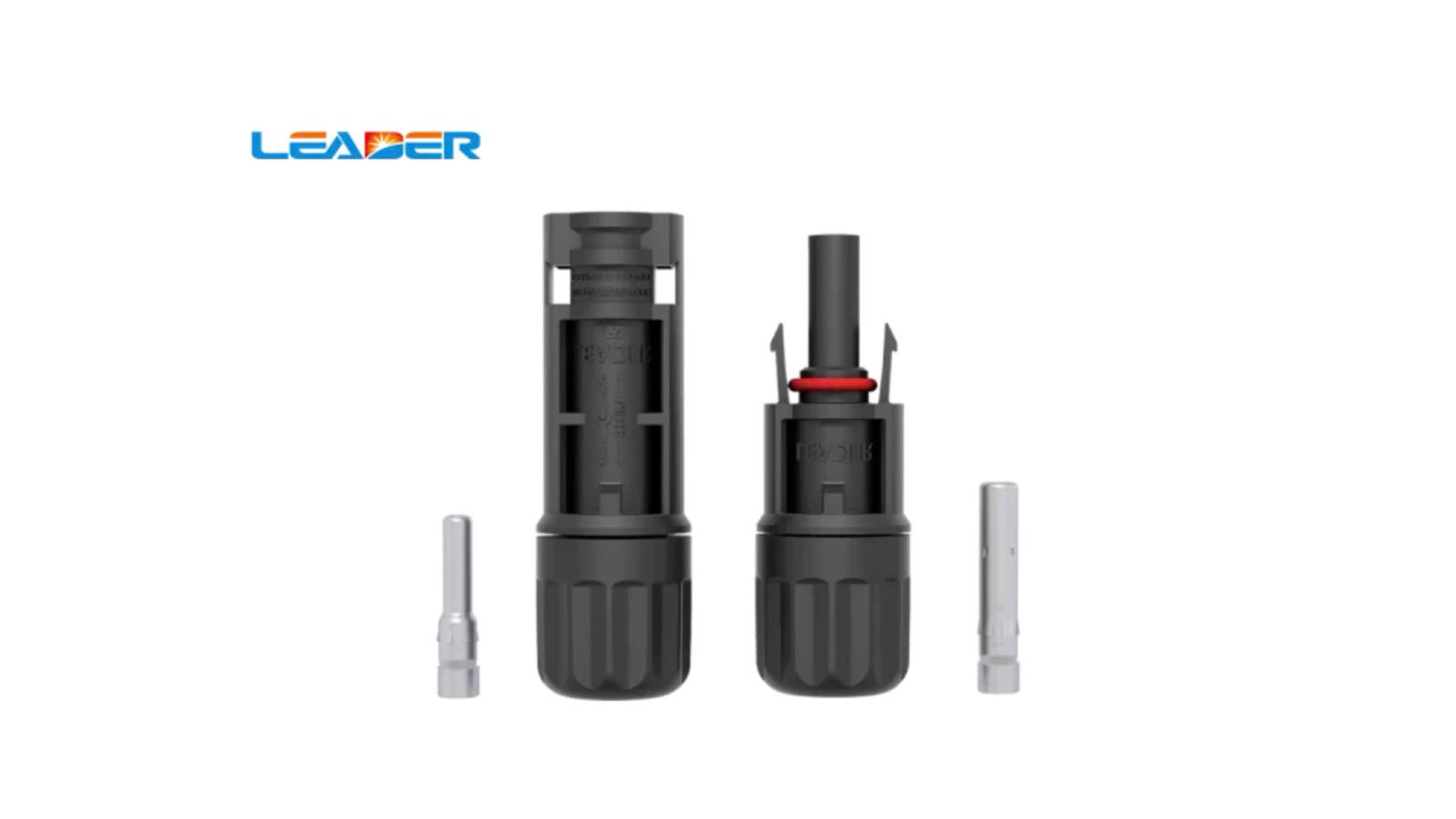

Hình ảnh Giắc nối MC4 | cách bấm giắc nối MC4

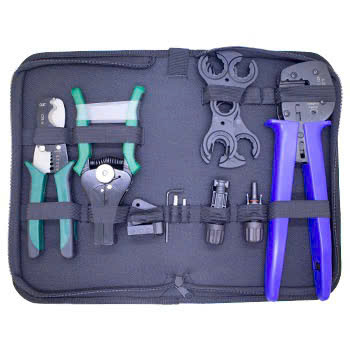

Thông tin chi tiết bộ dụng cụ gồm các chi tiết sau:

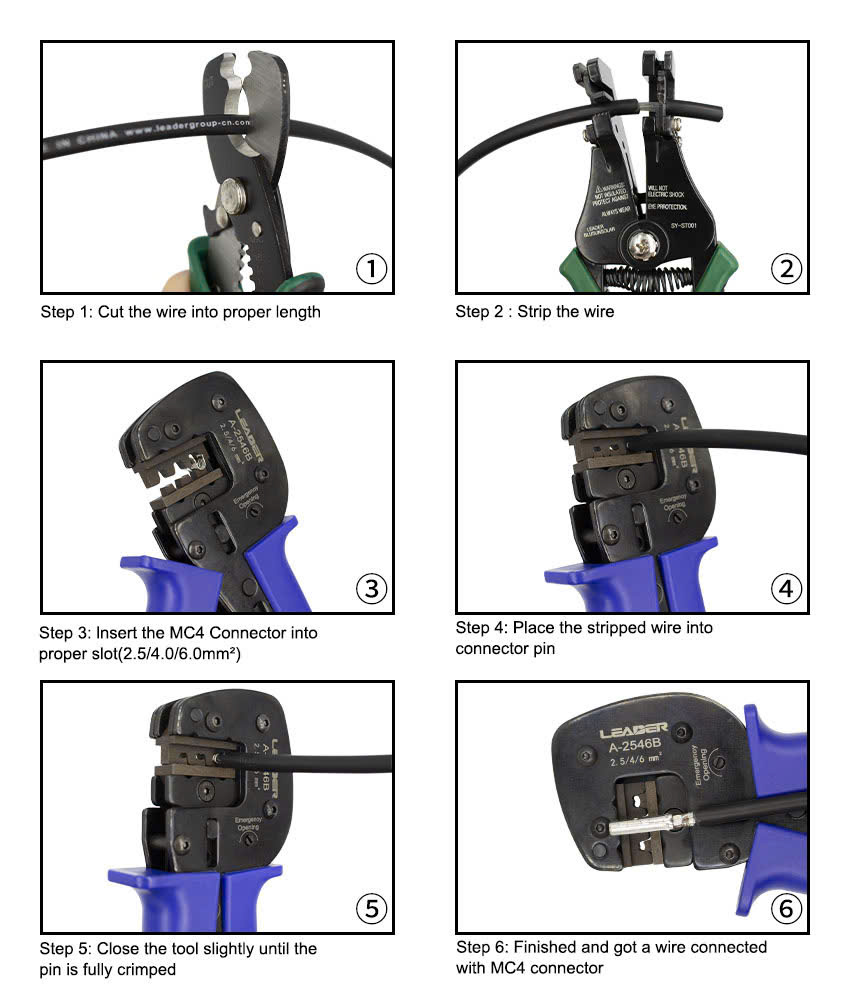

Thao tác khi bấm giắc mc4 chuẩn:
Bước 1: Dùng kìm cắt dây DC để cắt dây
Bước 2: Dùng kìm tước dây DC tước kích thước lõi vừa với tiếp điểm giắc mc4
Bước 3: Dùng kìm bấm mc4 bấm chặt đầu cose

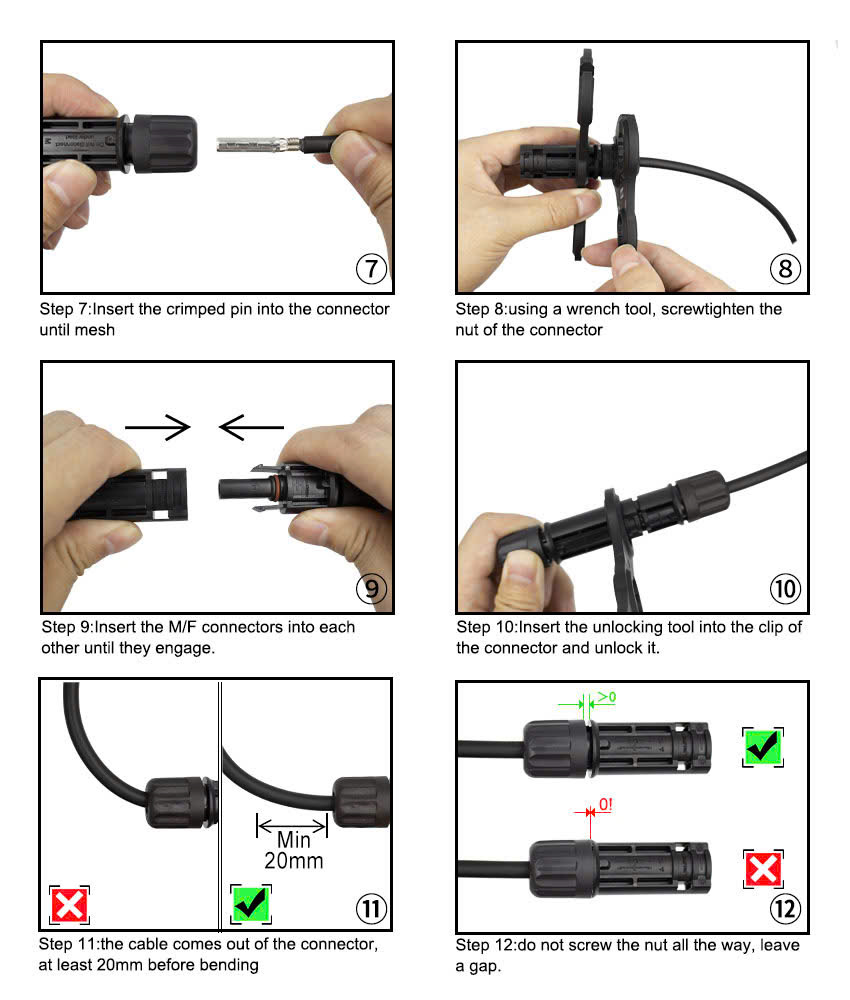

Bước 4: Lắp lõi giắc vào vỏ giắc mc4 và dùng cờ lê mc4 chuyên dụng siết chặt lại
Sau khi bấm đầu cose mc4 thì dùng cờ lê chuyên tháo lắp mc4 để siết chặt lại
