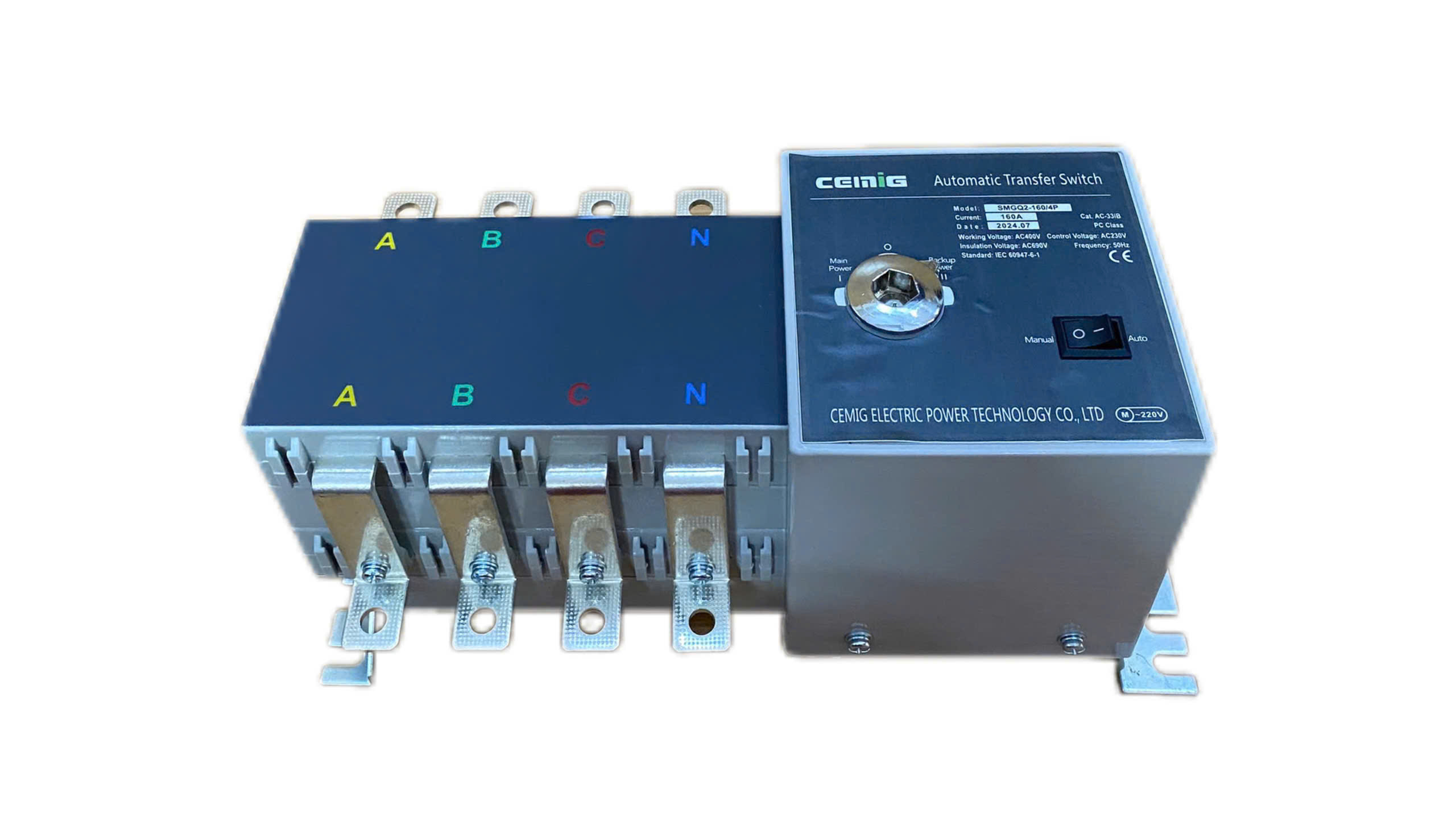

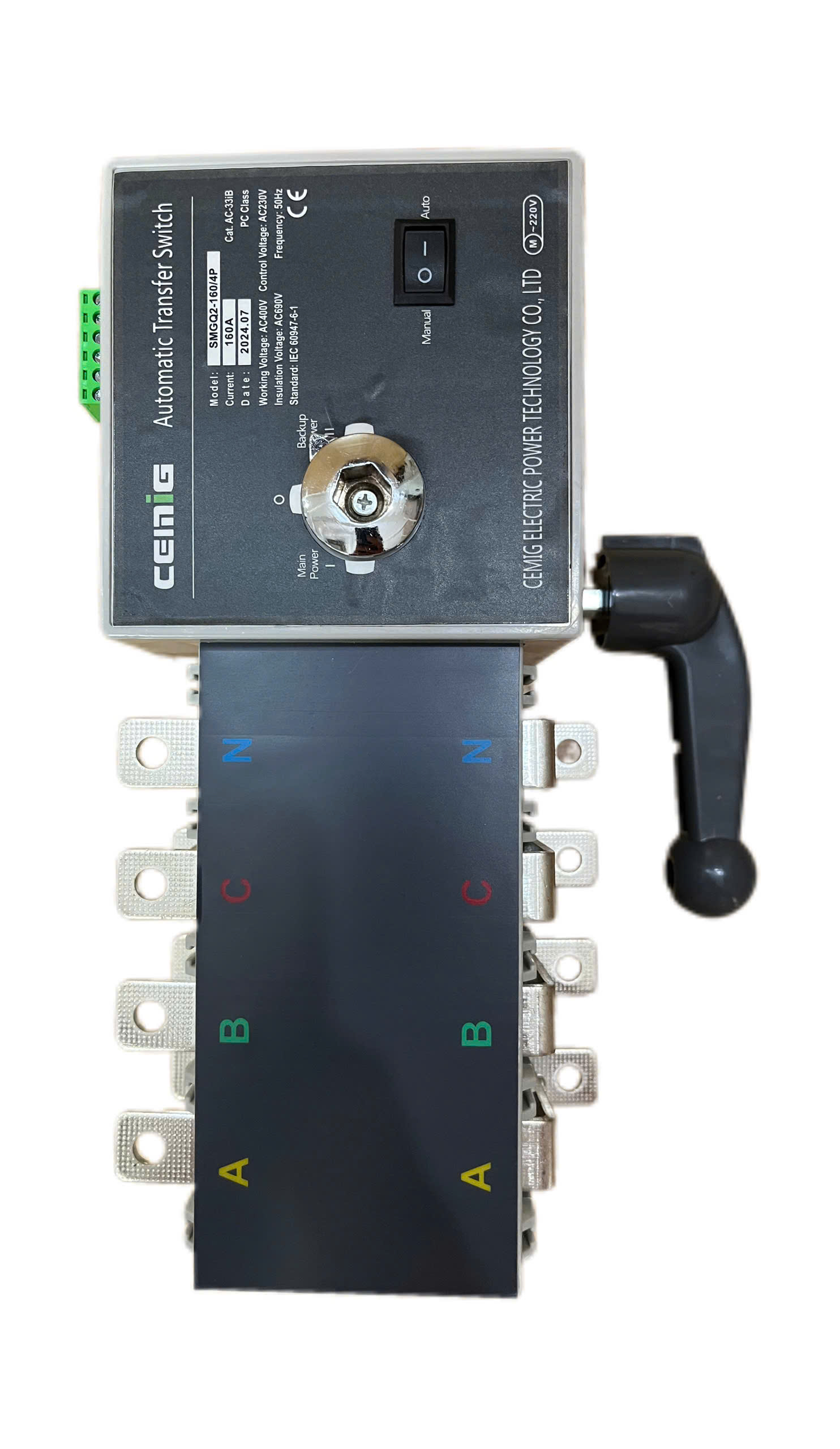

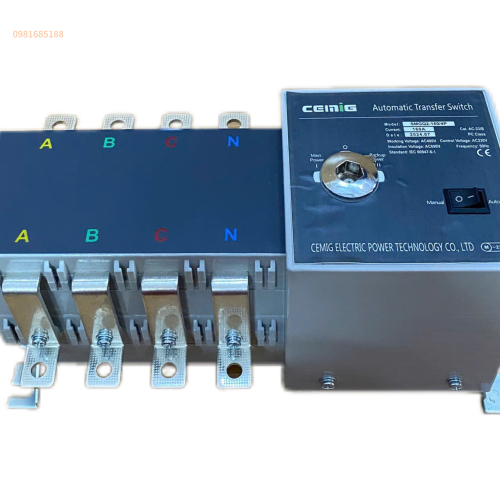

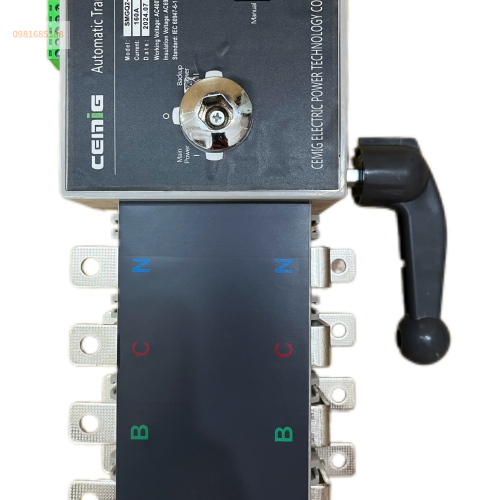

ATS SMGQ2 160A 4P CEMIG

ATS SMGQ2 160A 4P CEMIG là bộ chuyển nguồn tự động ( Automatic Transfer Switches)  từ nguồn chính qua nguồn dự phòng khi có sự cố mất điện từ nguồn chính và ngược lại chuyển từ nguồn phụ qua nguồn chính khi nguồn chính có điện ổn định lại, ATS Cemig 4P 160A được thiết kế theo dạng khối có thể sử dụng điện 3 pha hoặc nguồn 1 pha, bộ chuyển nguồn ATS SMGQ2 160A 4P CEMIG được sử dụng nhiều trên thị trường đặc biệt trong tử điện năng lượng mặt trời hệ lưu trữ ( hybrid).

Thông số kỹ thuật của bộ chuyển nguồn ATS SMGQ2 160A 4P CEMIG

• Dòng điện: 160A
• Điện áp làm việc: AC400V
• Điện áp điều khiển: AC230V
• Điện áp cách điện: AC690V
• Tần số: 50Hz
• Tiêu chuẩn: IEC 60947-6-1
• Thương hiệu: CEMIG

Chế độ vận hành

• Vận hành tự động
• Vận hành bằng tay thông qua cần gạt cơ khí

Lưu ý khi sử dụng

• Chỉ được lắp đặt bởi người có chuyên môn; Không được tháo rời nếu không được phép.
• Đọc kỹ hướng dẫn trước khi lắp đặt và sử dụng.
• Điện áp định mức của nguồn điều khiển bên trong là 220V từ C1 và N1 của nguồn chính và C2 và N2 của nguồn dự phòng. Công tắc sẽ hoạt động bình thường trong phạm vi 85%-110% điện áp điều khiển định mức.
• Phải trang bị bảo vệ quá áp ở đầu vào để tránh hư hỏng bảng mạch bên trong hoặc động cơ điều khiển do quá áp.
• Phải trang bị bảo vệ ngắn mạch ở đầu ra để tránh sản phẩm bị hư hỏng do quá dòng khi xảy ra hiện tượng ngắn mạch.
• Khóa khóa điện và xoay công tắc về vị trí "0" trước khi lắp đặt
• Khi đấu dây, vui lòng kết nối đúng A, B, C và N của dây nguồn vào với pha tương ứng.
• Trước khi bật nguồn, vui lòng đảm bảo điện áp C và N nằm trong khoảng 85%-110% điện áp điều khiển định mức, sau đó khởi động khóa điện để hoạt động.
• Khi sử dụng, vui lòng tháo chìa khóa điện và tay cầm, giữ riêng để tránh sự cố.

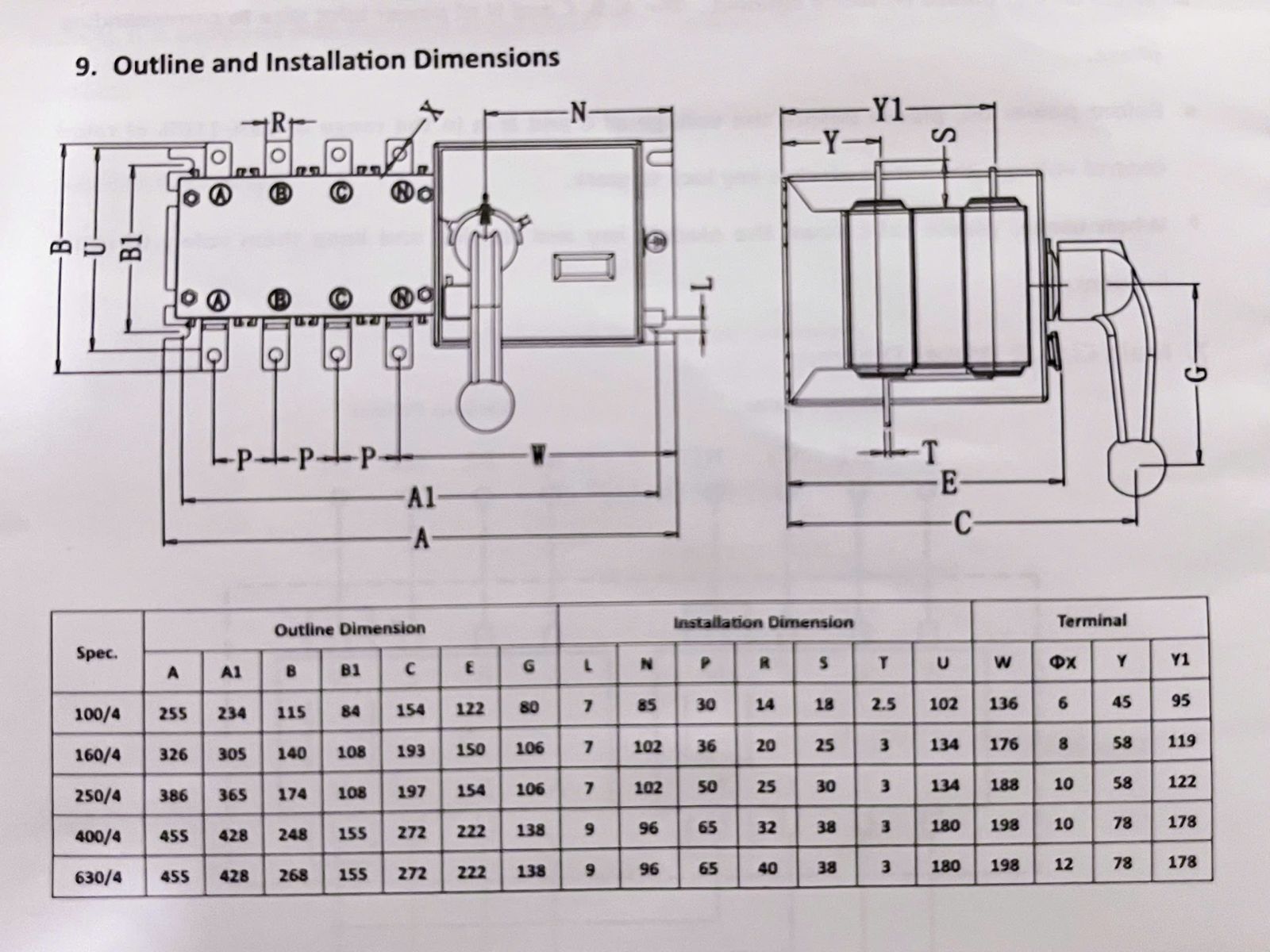

Kích thước ATS SMGQ2 160A 4P CEMIG

• Chiều dài tổng thể ATS SMGQ2 160A 4P CEMIG: 326mm
• Chiều rộng ATS SMGQ2 160A 4P CEMIG: 140mm
• Chiều cao ATS SMGQ2 160A 4P CEMIG: 193mm

Ứng dụng
Dòng sản phẩm Q2 loại công tắc chuyển nguồn tự động kép (ATS) mới tích hợp công tắc với điều khiển logic và thực hiện cơ điện tử, chủ yếu được sử dụng trong các thiết bị phân phối công nghiệp và doanh nghiệp có điện áp cách điện định mức lên đến 1000V, tần số định mức 50Hz, điện áp định mức lên đến 400V và dòng điện nhiệt thông thường lên đến 630A để tự động chuyển giữa nguồn điện chính và nguồn điện dự phòng của hệ thống phân phối hoặc tự động chuyển và cách ly an toàn giữa hai thiết bị tải, được sử dụng rộng rãi ở những nơi quan trọng không cho phép tắt nguồn, chẳng hạn như bệnh viện, chợ, ngân hàng, công trình xây dựng cao, đường phố, sân bay, dây chuyền lắp ráp công nghiệp và cơ sở quân sự.
Công tắc nhanh chóng kết nối, ngắt và chuyển mạch qua động cơ, được điều khiển bởi các loại nhu cầu logic từ bảng mạch điều khiển, để thực hiện cách ly an toàn rõ ràng.
Công tắc có chế độ vận hành tự động hóa hoàn toàn bắt buộc ở mức "0", điều khiển từ xa và chế độ thủ công khẩn cấp. Sản phẩm được trang bị chức năng của máy phát điện (máy dầu). Đây là lựa chọn tốt nhất trong số các sản phẩm tương tự.

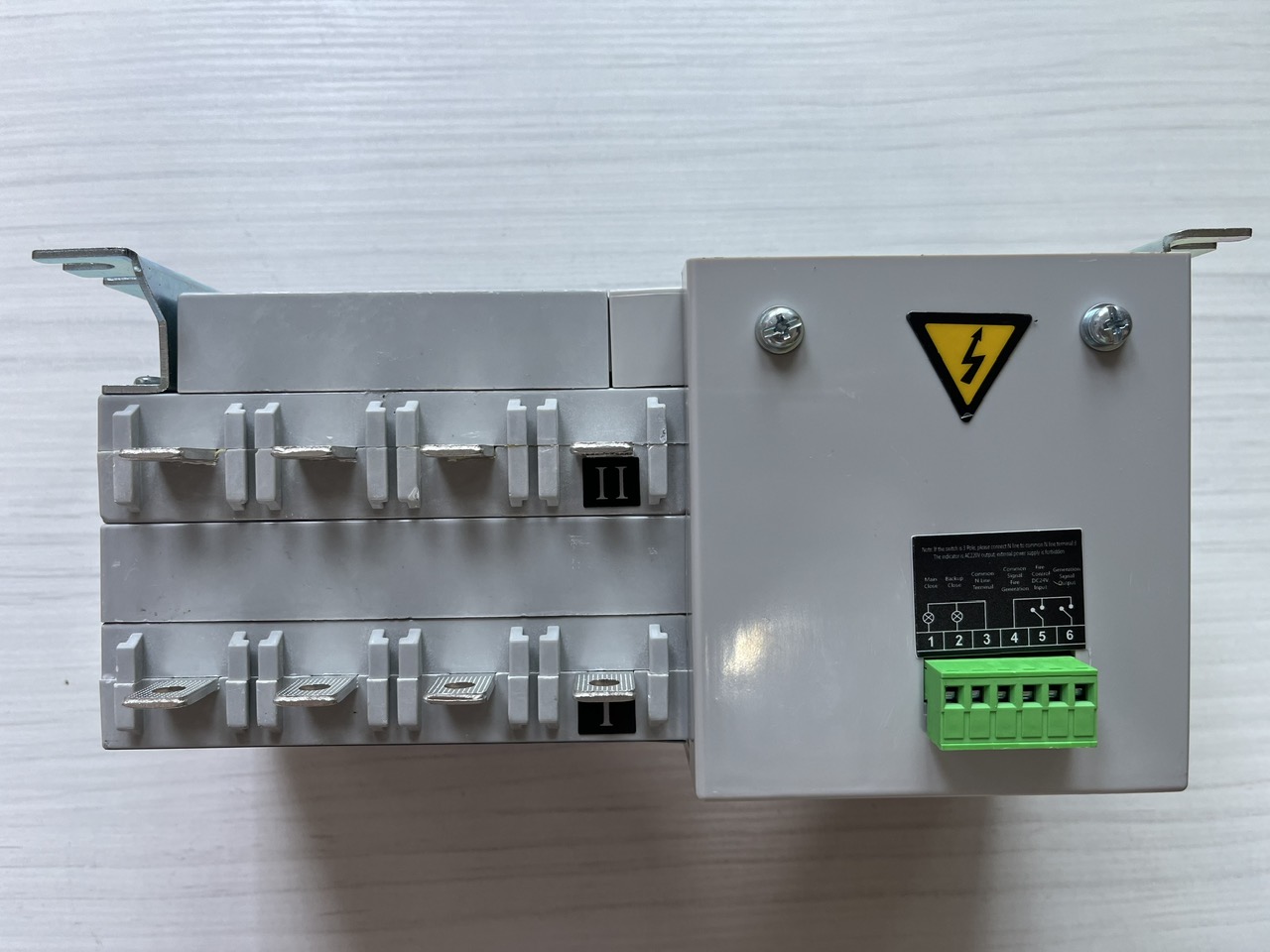

Mặt bên ATS SMGQ2 160A 4P CEMIG

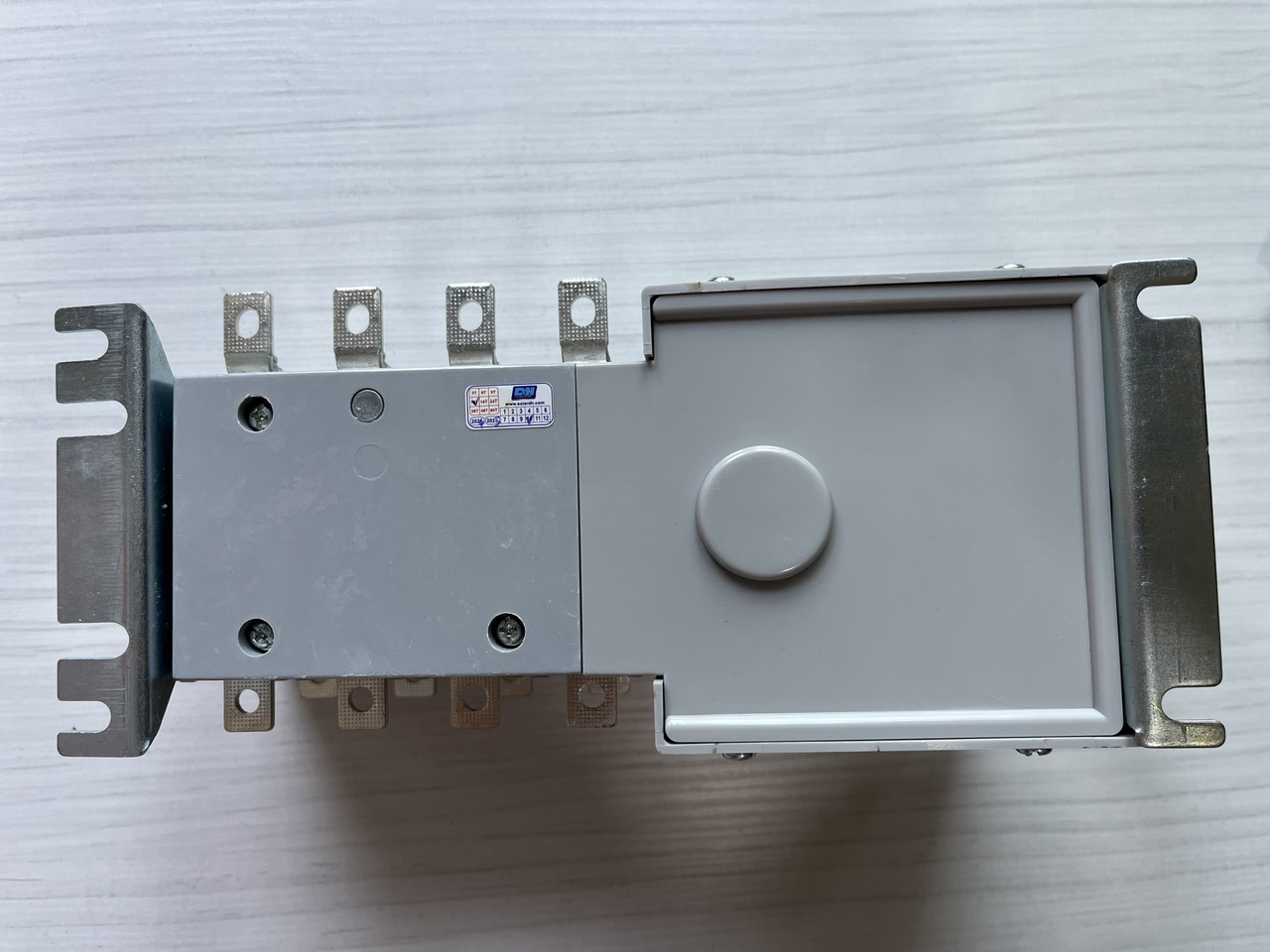

Mặt sau ATS SMGQ2 160A 4P CEMIG

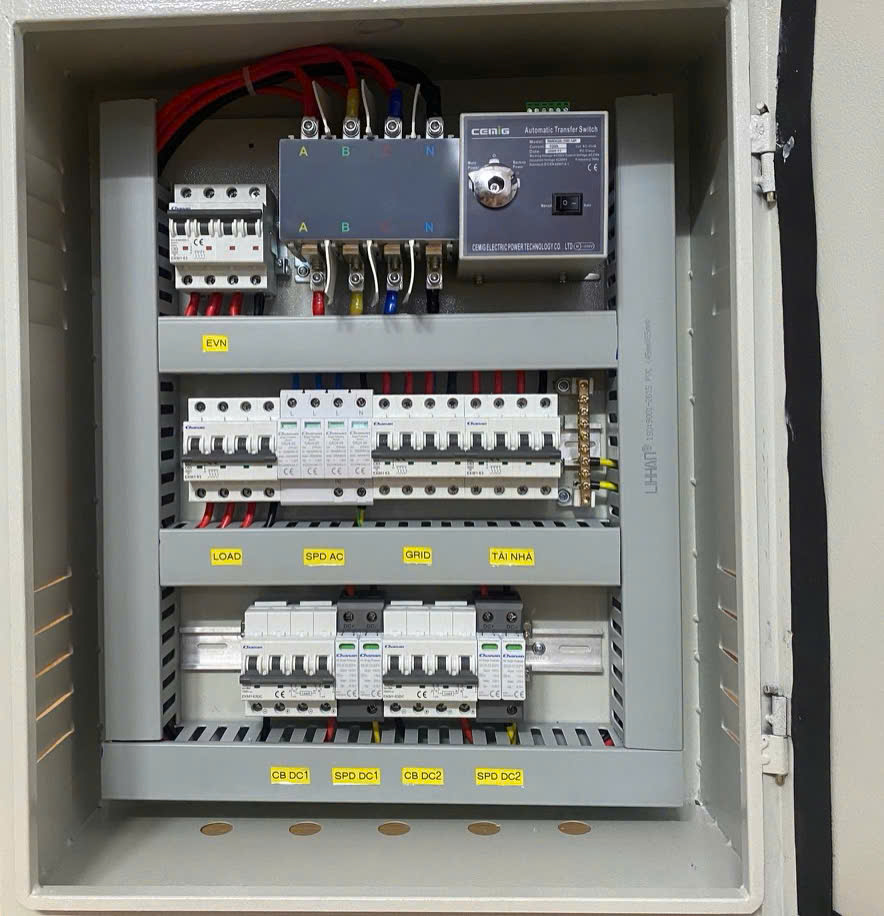

Bộ chuyển nguồn ATS SMGQ2 160A 4P CEMIG được sử dụng trong hệ thống điện năng lượng mặt trời
