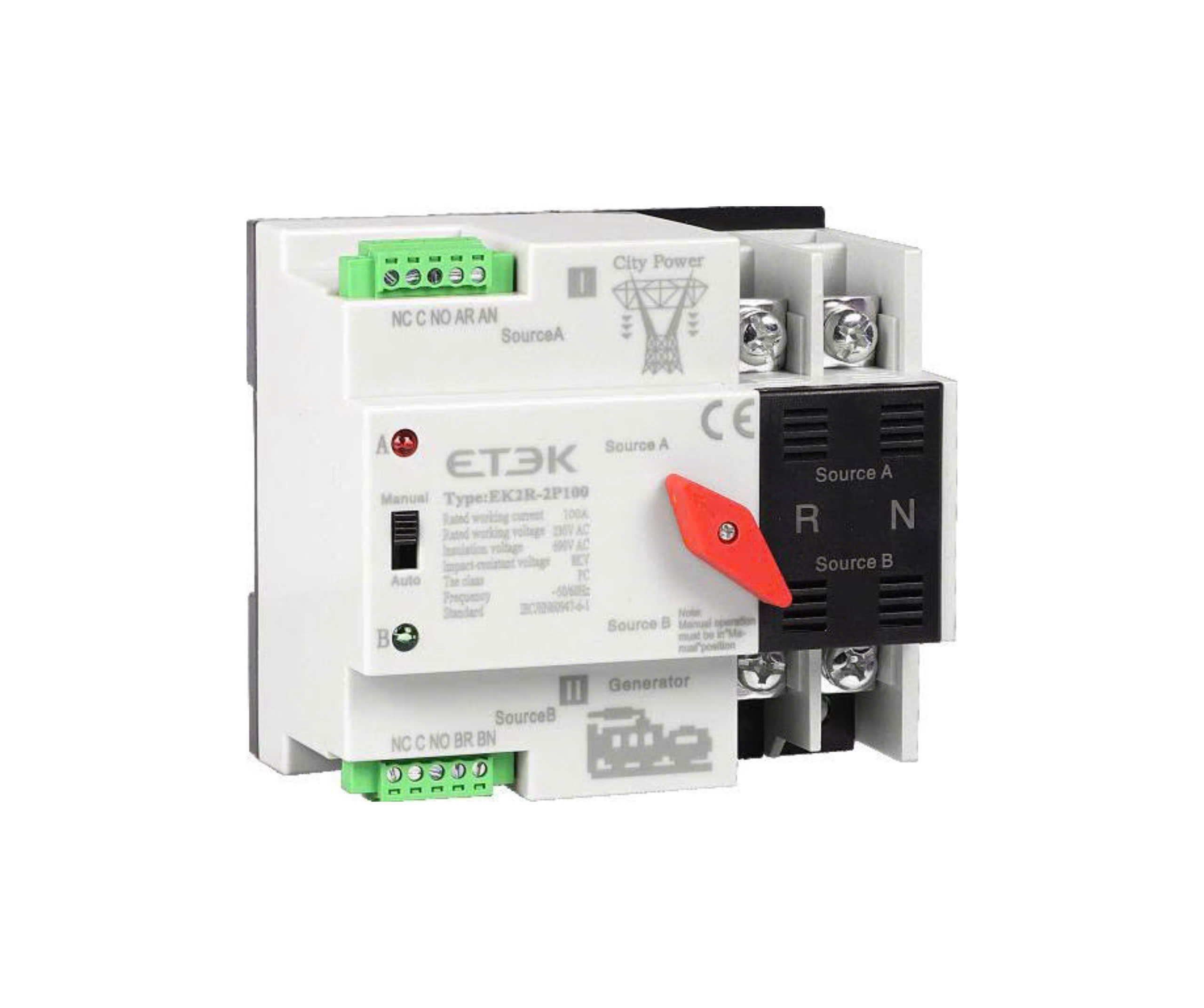

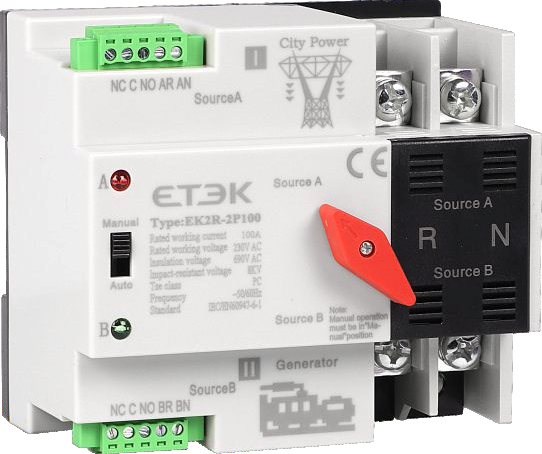

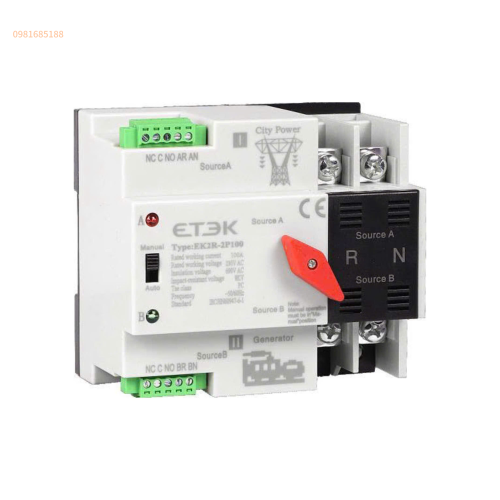

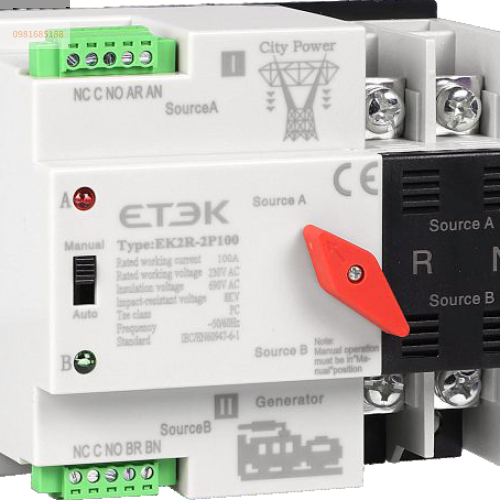

ATS ETEK 100A 2P EK2R-2P100

• ATS ETEK 100A 2P EK2R-2P100 là bộ công tắc chuyển nguồn tự động kép EK2R do hãng ETEK sản xuất, đây là một giải pháp mới được phát triển và cải tiến cho việc truyền tải điện dân dụng đặc biệt trong hệ lưu trữ năng lượng mặt trời. ATS này được thiết kế để chuyển đổi nguồn chính qua nguồn dự phòng, đảm bảo nguồn dự phòng luôn sẵn sàng trong trường hợp bất thường. được thiết kế đặc biệt cho các hộp phân phối điện, sản phẩm ATS này hoàn hảo cho hộ gia đình đang tìm nguồn điện đáng tin cậy và an toàn.
• Công tắc chuyển đổi tự động ATS EK2R phù hợp với hệ thống điện khẩn cấp 400V, DQQ với dòng điện xoay chiều định mức 50V hoặc 60Hz, cấu trúc nhỏ gọn, chuyển đổi đáng tin cậy, lắp đặt và bảo trì dễ dàng. Tuổi thọ sản phẩm cao. Sản phẩm được sử dụng rộng rãi trong nhiều trường hợp không cho phép mất điện liên tục. có thể vận hành bằng điện hoặc bằng tay thông qua tủ ATS và bộ điều khiển.
• Sản ATS ETEK tuân thủ các yêu cầu tiêu chuẩn về thiết bị đóng cắt và thiết bị điều khiển điện áp thấp theo quy định của IEC60947-6-1 và IEC60497-3 đối với thiết bị chức năng và thiết bị chuyển mạch. Hãy chọn bộ chuyển mạch tự động ATS ETEK EK2R để có nguồn điện liên tục và sự an tâm.

Kích thước ATS ETEK 100A 2P EK2R-2P100

Mô tả cách chuyển nguồn ATS ETEK 100A 2P EK2R-2P100

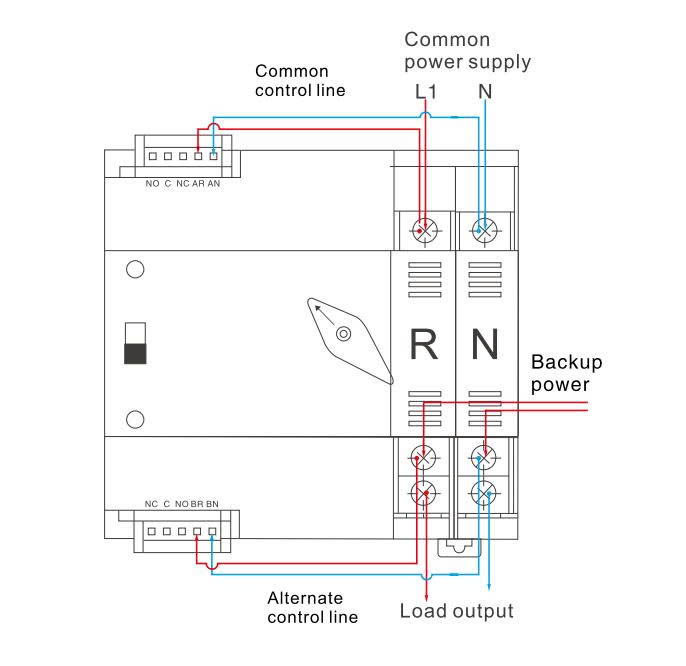

Sơ đồ đấu nối ATS ETEK 100A 2P EK2R-2P100

• (Phải được kết nối) Lấy đường zero và đường fire từ đường dây điều khiển chung đến để kết nối AR (dây có điện) / AN (dây trung tính); (Phải được kết nối) Lấy đường zero và đường fire từ đường dây điều khiển dự phòng đến để kết nối BR (dây có điện) / BN (dây trung tính)

• Tín hiệu chỉ báo nguồn là đầu ra thụ động và tín hiệu máy phát được lấy (chung) và (thường đóng); Kết nối đầu tải ở đầu dưới của (phía nguồn điện dự phòng), Dây dẫn bậc thang

• Trên tải có bảng cách ly. Khi đấu dây, trước tiên hãy tháo bảng cách ly, kết nối tải rồi mới lắp bảng cách ly (khuyến nghị kết nối tải trước, sau đó kết nối nguồn điện dự phòng).

  Lưu ý: Hệ thống dây điện loại thường giống với hệ thống năng lượng mặt trời. Đối với hệ thống năng lượng mặt trời, nguồn điện dự phòng phải được kết nối với nguồn điện chính.
