Bộ chuyển nguồn ATS 3 pha CAATS1-100PC-40100 hãng Chanan là sản phẩm dùng trong các hệ thống điện giúp hệ thống hoạt động ổn định và liên tục, ATS 4P 100A hãng Chanan có chức năng chuyển đổi nguồn chính sang nguồn dự phòng khi nguồn chính có sự cố sau đó chuyển ngược lại khi nguồn chính ổn định. ATS Chanan 4P được thiết kế theo dạng khối chắc chắn có chức năng chuyển tự động kèm theo chức năng chuyển cơ khí bằng cần gạt.

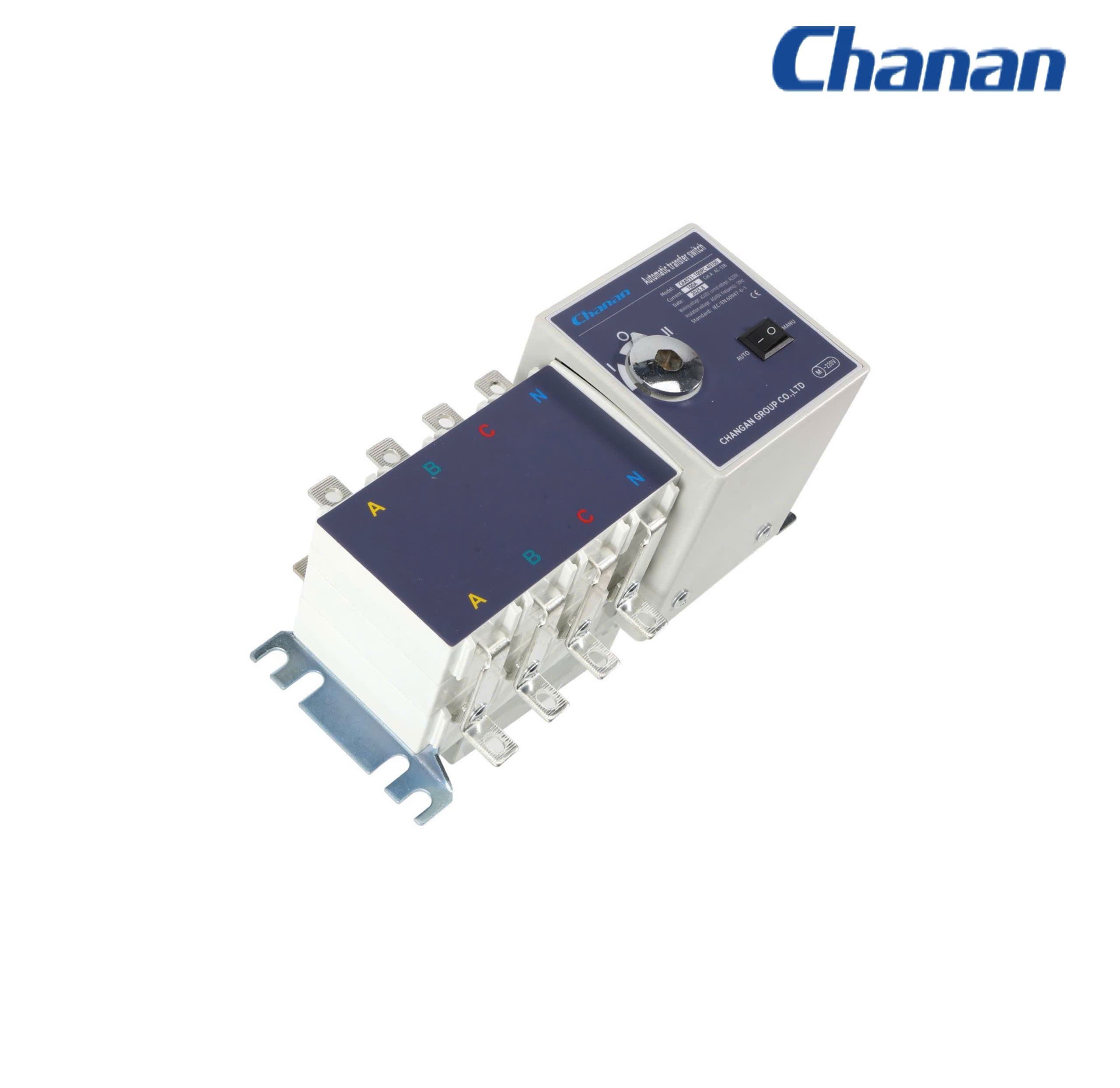

Bộ chuyển nguồn ATS 3 pha CAATS1-100PC-40100 hãng Chanan
Tổng quan bộ chuyển nguồn ATS 3 pha CAATS1-100PC-40100 hãng Chanan
Thiết bị điều khiển: Bộ điều khiển tích hợp
Cấu trúc sản phẩm: thể tích nhỏ, dòng điện cao, cấu trúc đơn giản, tích hợp ATS
Tính năng: tốc độ chuyển mạch nhanh, tỷ lệ lỗi thấp, bảo trì thuận tiện và hiệu suất đáng tin cậy
Chế độ đấu dây: đấu dây tấm phía trước
Chế độ chuyển đổi: lưới điện sang lưới điện, lưới điện sang máy phát điện, tự động hóa và tự phục hồi
Khung sản phẩm: 100
Dòng điện sản phẩm: 100A
Phân loại sản phẩm: loại công tắc tải
Số cực: 4
Tiêu chuẩn: GB/T14048.11-2016
ATSE: Lớp PC
Mô tả cấu trúc chuyển đổi bộ chuyển nguồn ATS 3 pha CAATS1-100PC-40100 hãng Chanan
1. Khóa điện: Công tắc điều khiển mạch điều khiển bên trong cung cấp nguồn điện, khi khóa điện mở, công tắc có thể thực hiện chế độ hoàn toàn tự động, cưỡng bức về '0' và điều khiển từ xa. Khi khóa điện đóng, công tắc chỉ có thể được vận hành bằng tay.
2. Tay cầm vận hành: khi sử dụng tay cầm vận hành để vận hành thủ công, trước tiên phải đóng khóa điện.
3. Khóa cơ: là cơ cấu khóa chuyên dụng dùng để bảo trì. Khi sửa chữa, xoay công tắc về vị trí "0", sau đó kéo cơ cấu khóa được lắp trên khóa lên. Điều này có thể ngăn ngừa tai nạn (việc kéo khóa lên sẽ ngắt nguồn điện điều khiển bên trong của công tắc, và công tắc không thể tự động đóng. Đồng thời, nó có thể ngăn ngừa tay cầm bị che phủ).
4. Đèn báo: chỉ báo ba trạng thái (1, 0, II) của công tắc.
